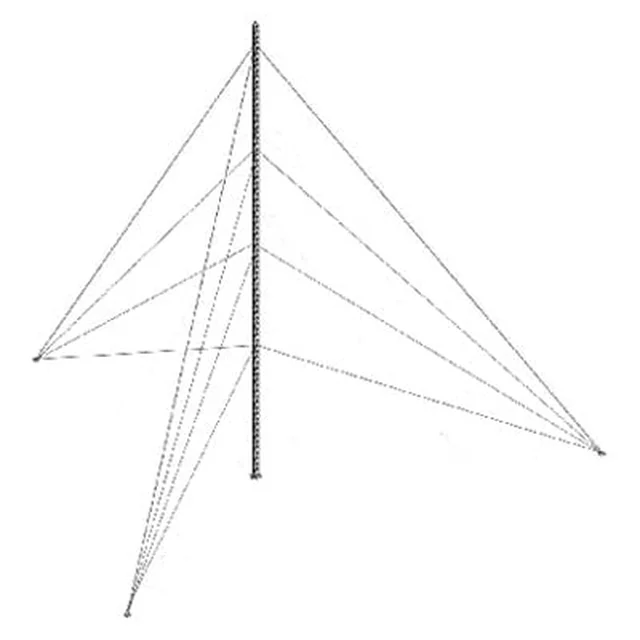

Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ-35G Galvanizada por Inmersión en Caliente (No incluye retenida). - Image 1

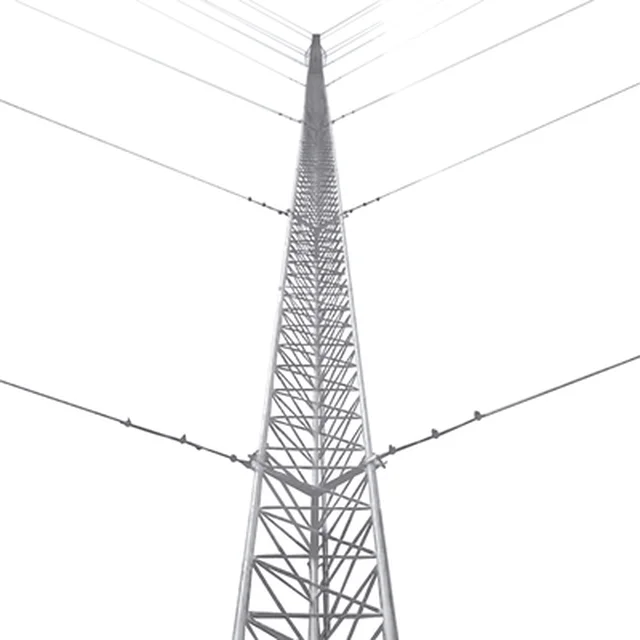

Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ-35G Galvanizada por Inmersión en Caliente (No incluye retenida). - Image 2

Clic para ampliar

Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ-35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Características destacadas

Certificación ISO 9001:2015, calidad garantizada
Galvanizado en caliente según NMX-H-004-SCFI-2008
Carga axial máxima soportada: 350 kg
Resistencia al viento hasta 200 km/hr
Ideal para zonas costeras e industriales
Diseño modular para fácil instalación

Ficha rápida

Marca: SYSCOM TOWERS
Peso: 20.000 kg
Dimensiones: N/D

Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ-35G Galvanizada por Inmersión en Caliente (No incluye retenida).

$12,903.92 MXN - IVA Incluido

🚚 Envío gratis a todo México Promoción por tiempo limitado

Peso	20.000 kg
Marca	SYSCOM TOWERS

3 MSI$4,301.31 MXN / mes
6 MSI$2,150.65 MXN / mes
9 MSI$1,433.77 MXN / mes
12 MSI$1,075.33 MXN / mes

Aplican tarjetas participantes. Pagos procesados por OpenPay / Stripe.

7 disponibles

SKU: KTZ-35G-003 Categorías: Redes e IT, Torres Arriostradas (Kits), Torres y Mástiles Etiquetas: SYSCOM TOWERS, Torres Arriostradas (Kits), Torres y Mástiles

Descripción

Características Destacadas:

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo – Tramo.
Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

Carga Axial Máxima: 350 Kg.
Altura: 3 metros (1 tramo).
Resistencia al viento: 200 km /hr.
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
1	STZ35G	Tramo de torre de 35 cm de ancho de cara.
1	SCZ35PG	Copete de torre de 35 cm con opresor para pararrayo.
1	SBZ35G	Base para torre de 35 cm.
1	SAB45G	Ancla para base 35/45 de torre.
1	SJB35G	Brida de sujeción de Retenida.
3	SAZ45G	Ancla de piso para Retenida.
6	CUELLO-14-HDG	Cuello para cable de retenida
18	NUDO-316-FJG	Abrazadera tipo perro de 3/16′.

No incluye cable de retenida. Se recomiendan 20 metros de retenida de 3/16′ ( SRET-474-CAM o SRET-316-DA) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 5/8′ x 9′. ( TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación (No incluido):

Cantidad	Modelo	Descripción
2	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad	Modelo	Descripción
1	SHE-LV	Par de herrajes de sujeción
1	S-GULV	Guía para línea
5	SRET-338CAM	Cable de 3/8′
6	NUDO-38FJG	Nudo forjado 3/8′
2	CUELLO-38-HDG	Cuello 3/8′
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador.
1	SYS-USA7B	(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG ( SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG ( SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido):

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
2	TGAC114	Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración ( SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0
