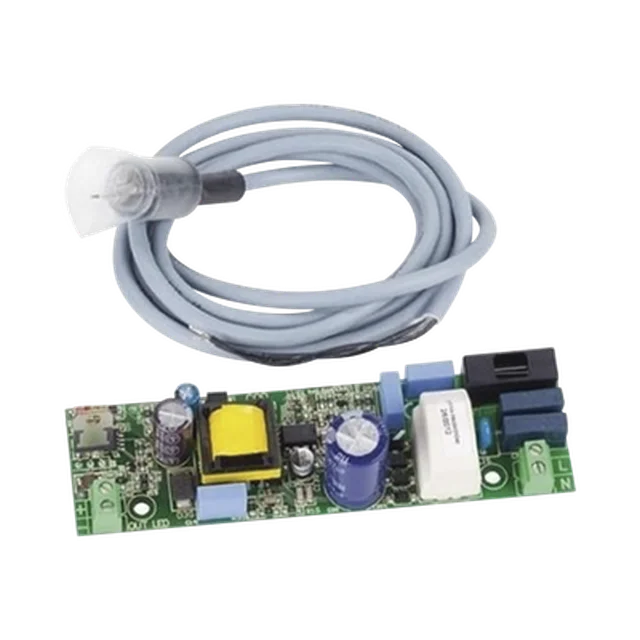

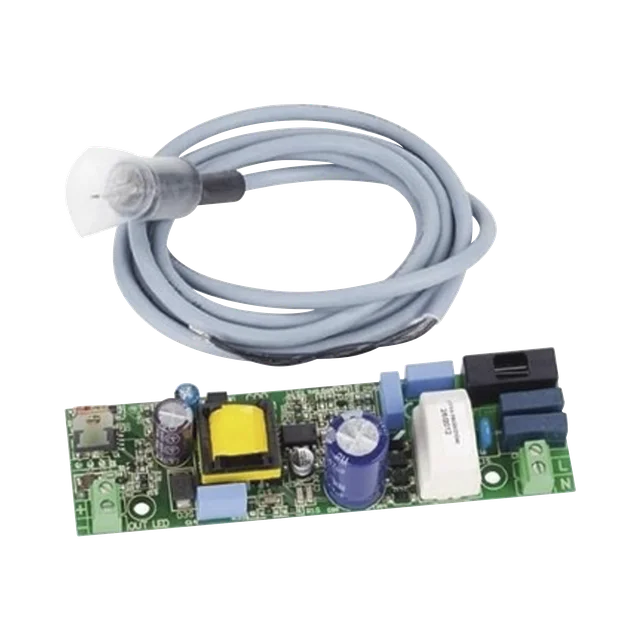

Kit de Conexion de Manguera Iluminada Para Barrera FAAC 615

Características destacadas

Incluye tarjeta adaptadora para iluminación eficiente
Cable conector compatible con manguera LED
Compatible con barreras FAAC 615
Compatibilidad con manguera LED roja FAAC
Accesorios adicionales disponibles por separado
Tensión de alimentación 110V~ – 50Hz

Ficha rápida

Marca: FAAC
Peso: 0.200 kg
Dimensiones: 27 × 20 × 8 cm

Kit de Conexion de Manguera Iluminada Para Barrera FAAC 615

$2,727.50 MXN - IVA Incluido

🚚 Envío gratis a todo México Promoción por tiempo limitado

Peso	0.200 kg
Dimensiones	27 × 20 × 8 cm
Marca	FAAC

3 MSI$909.17 MXN / mes
6 MSI$454.58 MXN / mes
9 MSI$303.06 MXN / mes
12 MSI$227.29 MXN / mes

Aplican tarjetas participantes. Pagos procesados por OpenPay / Stripe.

20 disponibles

SKU: 390081 Categorías: Acceso Vehicular, Accesorios, Control de Acceso Etiquetas: Acceso Vehicular, Accesorios, FAAC

Descripción

Características Principales

Tarjeta adaptadora para iluminación eficiente
Cable conector compatible con manguera LED
Compatible con barreras FAAC 615
Compatibilidad con manguera LED roja FAAC
Accesorios adicionales disponibles por separado

Contenido del Kit

1 x Tarjeta adaptadora para iluminación
1 x Cable conector para manguera led

Accesorios Adicionales

390993 Manguera led FAAC color rojo

Compatibilidad

FAAC 615
1049062

Especificaciones Técnicas

Tensión de alimentación: 110V~ – 50Hz
Potencia absorbida: 4 W
Carga máx. Motor: 800 VA
Corriente máx. accesorios: 250 mA
Temperatura ambiente: -20°C ÷ +55°C
Fusibles de protección: F1 = 6,3A-250V, F2 = autorregenerable
Lógicas de funcionamiento: B/C, B, C, EP, AP, P, A (por defecto = EP)

Conexiones

1 OPEN: Dispositivo con contacto N.A.
2 CLOSE: Dispositivo con contacto N.A.
3 STOP: Dispositivo con contacto N.C.
4 -24Vdc: Alimentación accesorios
5 +24Vdc: Alimentación accesorios
6 SAFE: Dispositivo de seguridad en cierre con contacto N.C.
10 LAMP: Salida destellador 230Vac máx. 60W
11 COURT: Salida lámpara de cortesía 230Vac máx. 40W

Funciones Programables

Tiempo de trabajo (0 – 10 min. a pasos de 2,5 seg.)
Tiempo de pausa (0 – 5 min. a pasos de 1,5 seg.)
Selección de lógicas de funcionamiento
Función predestello

Precauciones de Instalación

Antes de realizar conexiones, quitar la alimentación eléctrica
Usar interruptor magnetotérmico diferencial con umbral adecuado
Separar cables de alimentación de cables de mando y seguridad
Usar vainas separadas o cable blindado con blindaje a masa

Prueba de la Automación

Verificar funcionamiento correcto después de programación
Comprobar intervención correcta de dispositivos de seguridad
Realizar comprobación de diodos de señalización
Verificar estado de los finales de carrera

Programación de Lógicas

1 Presión: Lógica B/C (Mixta B/C)
2 Presiones: Lógica B (Semiautomática B)
3 Presiones: Lógica C (Presencia Operador)
4 Presiones: Lógica EP (Semiautomática paso-paso)
5 Presiones: Lógica AP (Automática paso-paso)
6 Presiones: Lógica P (Aparcamiento)
7 Presiones: Lógica A (Automática)

Dimensiones y Componentes

Conector J1: Regleta de bornes entradas y alimentación accesorios
Conector J2: Conector para receptor radio
Conector J3: Selección funcionamiento 596 ó 615
Conector J4: Regleta de bornes motor 596
Conector J5: Regleta de bornes alimentación 230Vac
Conector J6: Final de carrera de apertura (N.C.)
Conector J7: Mando OPEN (para basculante)
Conector J8: Regleta de bornes destellador o luz de cortesía
Conector J9: Final de carrera de cierre (N.C.)

Declaración CE de Conformidad

El equipo electrónico 596/615BPR cumple con los requisitos esenciales de seguridad de las siguientes directivas:

Directiva 73/23/CEE y modificaciones 93/68/CEE
Directiva 89/336/CEE y modificaciones 92/31/CEE y 93/68/CEE

Fabricante: FAAC S.p.A. – Via Benini, 1 – 40069 Zola Predosa BOLONIA – ITALIA

Notas Adicionales

Producto sometido a ensayos en configuración típica FAAC
FAAC se reserva derecho de modificar el producto sin previo aviso
Las ilustraciones son referenciales, no contractuales
Las especificaciones pueden variar según actualizaciones técnicas

Identificación de Componentes

F2: Protección accesorios
J2: Conector para receptor radio
SW1: Tecla programación
DL1: Diodos de señalización
TF1: Transformador
F1: Protección motor 6,3A – 250V

Funcionamiento con Sensores

En apertura: parada inmediata con sensor activo
En cierre: deceleración de 4 seg. con sensor activo
Modo 615: deceleración la mitad del tiempo estándar
Sin finales de carrera: solo tiempo de trabajo configurado

Aprendizaje de Tiempos

Tiempo de trabajo: 0-10 min (pasos de 2.5 seg)
Tiempo de pausa: 0-5 min (pasos de 1.5 seg)
Proceso de aprendizaje con SW1 y finales de carrera
Confirmación con diodos de señalización

Funcionamiento con Receptoras

Conector J2 compatible con receptoras bicanal RP2
Receptoras monocanal RP controlan solo OPEN
Control directo de OPEN y CLOSE con radiomando

Indicadores LED

DL1: Indica lógica seleccionada con destellos
OP-A: Mando activo/inactivo
CLOSE: Mando activo/inactivo
SAFE: Dispositivos de seguridad libres/ocupados
STOP: Mando inactivo/activo
FCA: Final de carrera apertura libre/ocupado
FCC: Final de carrera cierre libre/ocupado

Activación/Desactivación Predestello

Activación: Mantener STOP abierto, presionar SW1 y cerrar STOP
Desactivación: Mantener STOP abierto, presionar SW1 y cerrar STOP
Destellador se activa 3 segundos antes del movimiento

Funcionamiento por Lógicas

Lógica EP: Parada en Stop, cierre automático
Lógica A: Apertura automática transcurrido el tiempo de pausa
Lógica P: Funcionamiento en aparcamiento
Lógica C: Operación con presencia continua
